凱豐盈分享采用LM431做的延時開關電路怎么做。一般延時開關電路多用NE555來做，但是其最高工作電壓只能達到18伏，有客戶要求能工作在24伏的延時開關電路，用于汽車延時點火。凱豐盈公司用LM431設計了一個延時開關電路，它可以工作在24伏，滿足了客戶的要求。

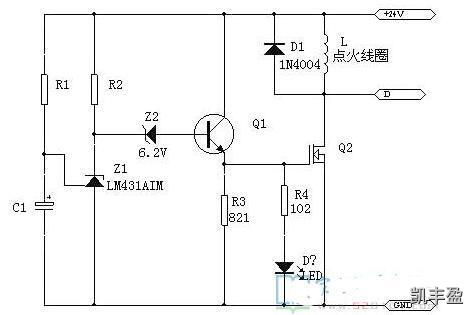

如上圖所示，R1和C1構成延時電路，延時時間要求1秒，C1要選用可以工作在－55～+125℃的鉭電容。上電后LM431輸入端為低電平，輸出端約為23伏，Q1、Q2導通，點火線圈短時通電，通電電流約24安，通電一秒鐘后LM431輸入端升至2.5伏，由于這時LM431的輸出約為2.伏，故在其輸出端要串入穩壓值為6.2V的穩壓管Z2，這樣Q1、Q2才能關斷，點火線圈失電。點火線圈為感性負載，直流電阻約為1歐姆，工作電源為24伏蓄電池。

實測電流約為25安。本電路的工作溫度范圍可達－40～+121℃，完全可以滿足汽車電子電器的要求。

凱豐盈為輕觸開關廠家，需要采購的朋友可以聯系我們。
